Пропорциональный клапан с шаговым управлением 0-400 л/мин
Клапан обеспечивает высокоточное регулирование потока жидкости и газа.
Повторяемость может достигать 0,1% от полной шкалы с чрезвычайно низким гистерезисом. Пропорциональный игольчатый клапан серии FC300 может достигать расхода до 400 л/мин (14,2 SCFM) при входном давлении 87 psig.
Для изменения диаметра отверстия требуется сигнал 0-10 В, 4-20 мА или RS85. Для всех моделей возможна индивидуальная настройка материала под нержавеющую сталь; для получения информации о настройке обратитесь на завод.
Пропорциональный клапан регулирования расхода состоит из драйвера серии PM и пропорционального клапана серии FC. При подаче аналогового или цифрового входного сигнала игла внутри пропорционального клапана перемещается пропорционально сигналу. Эта серия позволяет регулировать расход воздуха и жидкости с высокой точностью, разрешением и повторяемостью. Она разработана для отраслей промышленности, требующих высокой степени регулировки расхода.
Драйвер последовательного модуля PM обеспечивает последовательный клапан FC необходимым питанием и управляющим сигналом (шаг и направление). Он управляет шагом биполярного шагового двигателя аналоговым сигналом (0-10 В постоянного тока/4-20 мА/RS485 Modbus).
Премьер-министр
| Входной сигнал | VDC 0-10 В / 4-20 мА / RS485 |
|---|---|
| Поставлять | DC24V (≦12W) |
| Состояние светодиодного индикатора (* с функцией кодировщика) | Включение/выключение (светодиод горит, если двигатель работает) Включение/выключение (выключение светодиода означает остановку двигателя) Включение/выключение (мигание светодиода означает ошибку двигателя) *Ошибка/нулевой уровень (светодиод горит, если энкодер выдает ошибку) *Ошибка/нулевое значение (выключение светодиода означает нормальную работу энкодера) |
| Разрешение кодировщика | 1,587× 10⁻³ мм |
| Выходные данные о состоянии двигателя | Источник тока 50 мА |
| Диапазон рабочих температур | 0-60℃ |
| Длина кабеля | 1 метр, для кабеля большей длины обратитесь к специалисту. |

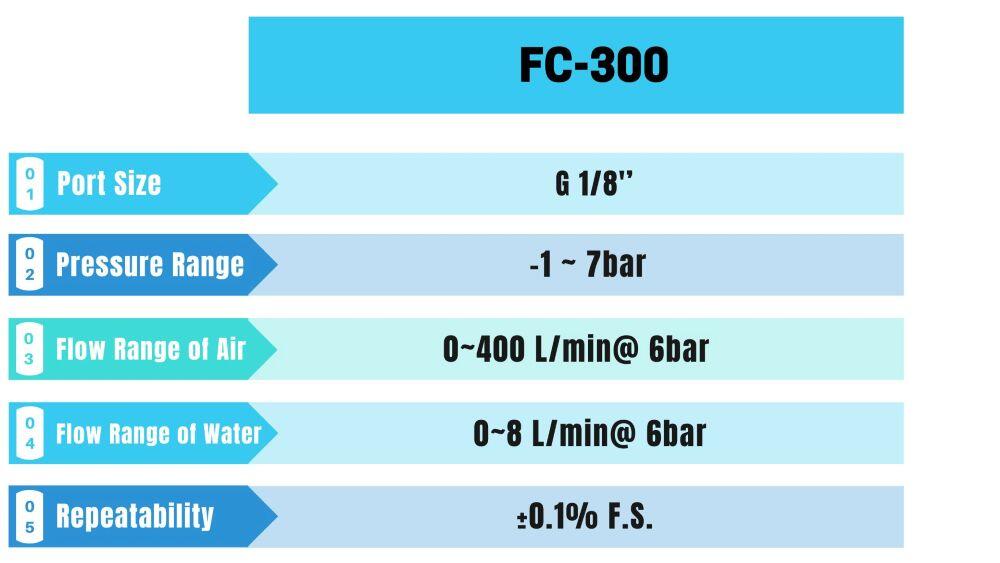

ФК
| Модель | ФК-300 |
|---|---|
| Тип клапана | Двухходовые пропорциональные игольчатые клапаны |
| Размер порта | G 1/8" |
| Середина | Совместимые газы и жидкости |
| Диапазон давления | -1~7 бар |
| Диапазон расхода воздуха | 0~400 л/мин при 6 бар |
| Диапазон расхода воды | 0–8 л/мин при 6 бар |
| Повторяемость | ±0,1% FS |
| Разрешение потока | 0,3 л/мин при 3 бар |
| Диапазон температур | -70~84° |
| Полное время гребка | 2 сек. |
| Материал корпуса | Алюминий или нержавеющая сталь |
| Тюлени | Витон или ФФКМ |
| Степень защиты от проникновения влаги и пыли | IP52 |
